Optimisation du Maillage par le Critère du Jacobien selon les Recommandations NASA
Introduction
Dans le cadre des simulations numériques par éléments finis, la qualité du maillage joue un rôle essentiel dans la précision et la convergence des calculs. Parmi les critères les plus utilisés pour évaluer la qualité des éléments, le rapport Jacobien (Jacobian Ratio) constitue un indicateur de référence, notamment dans les recommandations de la NASA pour la validation des modèles numériques.L'objectif de cette étude est d'optimiser le maillage d'une pièce mécanique en réduisant progressivement les distorsions géométriques des éléments afin d'obtenir un Jacobien proche de l'unité.
Critère du Jacobien
Le Jacobien mesure la transformation entre l'élément idéal et l'élément maillé réel.Selon les recommandations NASA :
Jacobien = 1 : élément parfait.
Jacobien < 3 : qualité acceptable.
Jacobien > 5 : risque important d'erreurs numériques. Plus la valeur se rapproche de 1, meilleure est la qualité du maillage.
Première itération du maillage

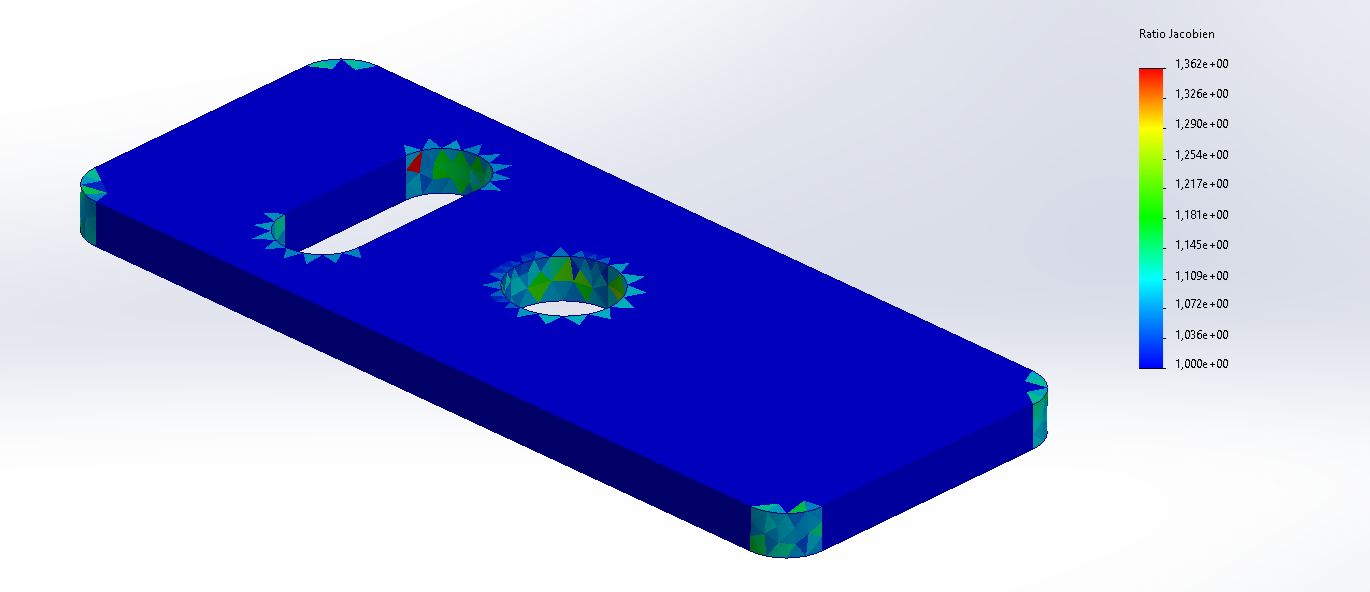

Le premier maillage présente un rapport Jacobien maximal de 1,362.Caractéristiques : Concentration des distorsions autour des perçages et de la lumière oblongue. Maillage globalement acceptable. Présence de quelques éléments fortement déformés nécessitant un raffinement local.Cette configuration reste conforme aux recommandations NASA mais peut être améliorée pour augmenter la robustesse des résultats.
Deuxième itération

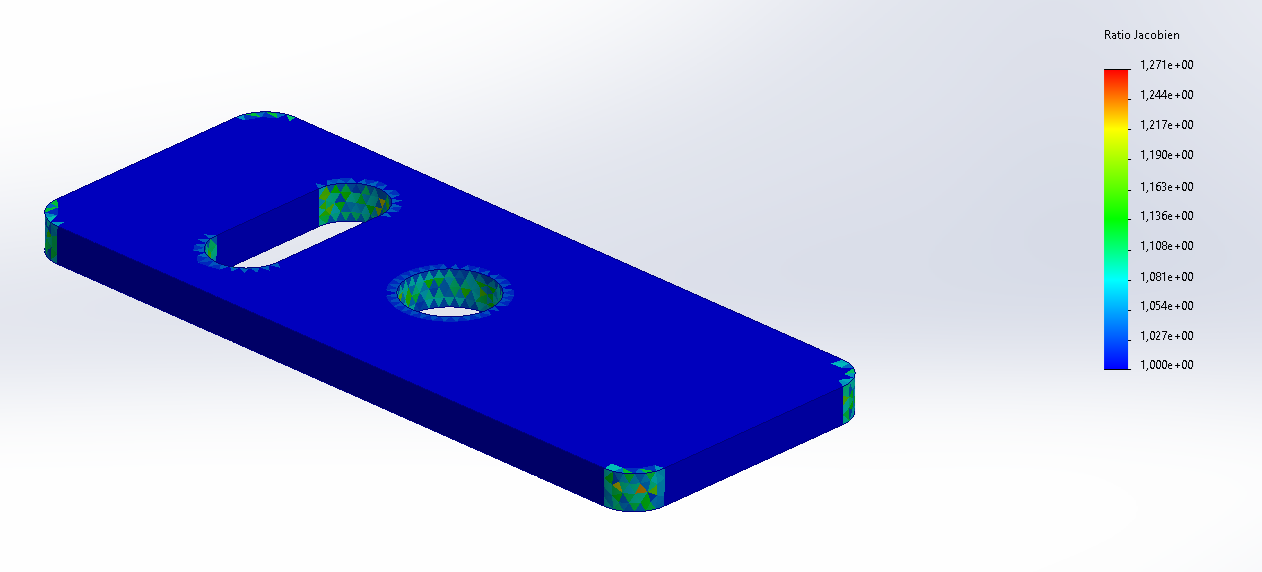

Après optimisation des paramètres de génération : Raffinement local des zones critiques. Meilleure répartition des éléments triangulaires. Transition plus progressive entre les tailles de mailles.Le rapport Jacobien maximal est réduit à 1,271.Cette amélioration traduit une diminution significative des distorsions géométriques.
Troisième itération optimisée

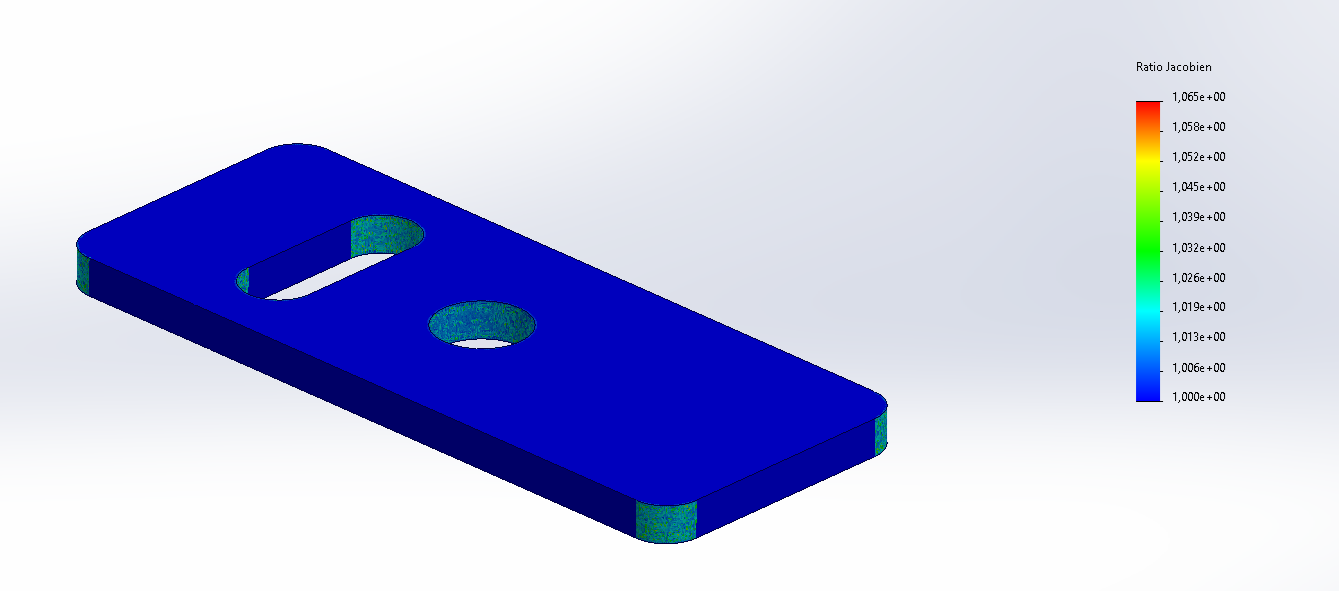

Une nouvelle phase d'optimisation permet : L'uniformisation de la taille des éléments. L'amélioration de l'alignement avec les contours géométriques. La suppression des éléments dégénérés à proximité des rayons et des perçages.Le rapport Jacobien maximal atteint alors 1,065, très proche de la valeur idéale.Le maillage obtenu présente : Une excellente qualité géométrique. Une meilleure stabilité numérique. Une précision accrue pour les calculs de contraintes et de déformations.
Conclusion
L'optimisation progressive du maillage a permis de faire évoluer le rapport Jacobien maximal de 1,362 à 1,065, soit une amélioration d'environ 22 % de la qualité des éléments.Cette démarche, basée sur les critères de qualité recommandés par la NASA, garantit un modèle numérique fiable et performant. L'obtention d'un Jacobien proche de 1 constitue un indicateur fort de la qualité du maillage et contribue directement à la précision des simulations mécaniques réalisées par éléments finis.Mots-clés : Maillage éléments finis, Jacobian Ratio, Qualité de maillage, Simulation numérique, FEM, Analyse mécanique, Optimisation de maillage, Validation NASA, Calcul de structures, Ingénierie mécanique.
